[자바] 사용자의 터치로 완벽한 원 그리기

Draw a perfect circle from user's touch



사용자로 하여금 손가락으로 화면을 터치하면서 그림을 그릴 수 있는 실습 프로젝트 해 봅니다.

예전에 연습삼아 만들어 봤던 아주 간단한 앱 입니다.

내 어린 사촌은 이 앱에서 내 iPad로 손가락으로 자유롭게 그림을 그렸습니다(어린이 그림: 원, 선 등등의 마음에 떠오르는 모든 것).

그런 다음 그는 원을 그리기 시작했고 "괜찮은 원"으로 만들어 보라고 말했습니다.(원하는 건 : 원을 완벽하게 둥글기 만들라는 것이죠: 우리가 생각해도, 화면에 손가락으로 뭔가를 그리려고 아무리 고정 시키려고 해도 그려진 원은 생각만큼 둥글지 그려지지 않습니다.)



그래서 제 질문은 코드에서 원을 형성하는 사용자가 그린 선을 먼저 감지하고 화면에서 완벽하게 둥글게 만들어 거의 동일한 크기의 원을 생성할 수 있는 방법이 있을까 하는 것입니다.

그다지 직선이 아닌 선을 직선으로 만드는 것은 할 수 있었지만, 원에 관해서는 Quartz나 다른 방법으로 하는 방법을 잘 모르겠습니다.



사용자가 자신의 손가락을 뗏을 때 선의 시작점과 끝점이 닿거나 서로 교차 되었다는 것은 그가 실제 원을 그리려고 했다는 사실로 판단한다고 생각 했을 때 입니다.

---

답변:

때로는 처음부터 다시 만들어 보는 데 시간을 투가자 하는 것도 해 볼만한 일입니다.

이미 눈치채셨겠지만 이런 작업을 할 수 있는 많은 프레임워크가 존재 하지만, 복잡하지도 않고 간단하면서도 유용한 솔루션을 구현하는 것은 그리 어렵지 않습니다.

(오해하지 마세요. 목적이 진지하다면 입증된 성숙하고 안정적인 프레임워크를 사용하는 것이 좋습니다.)



나는 먼저 내 결과를 말씀드린 다음, 이에 대한 간단하고 직접적인 아이디어를 설명 하겠습니다.

내 구현은 모든 각각의 위치를 분석해서 복잡한 계산을 수행할 필요가 없음을 볼 수 있을 것입니다.

아이디어는 귀중한 메타 정보를 발견하는 것입니다.

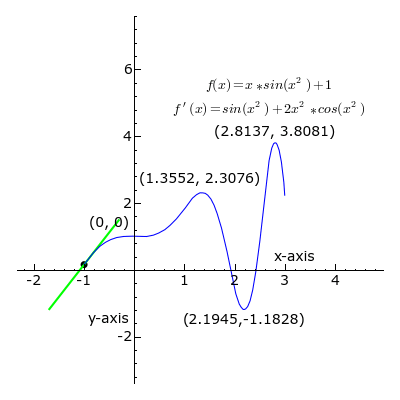

나는 접선을 예로 사용하겠습니다:





선택한 모양에 대해서 일반적으로 사용되는 단순하고 직접적인 패턴을 식별해 봅시다:

그리고 이 아이디어를 기반으로 원 감지 메커니즘을 구현하는 것은 그리 어렵지 않습니다.



아래의 작업 데모를 참조하십시오(죄송합니다. 이 빠르고 다소 지저분한 예제를 제공하는 가장 빠른 방법으로 Java를 사용 합니다):

import java.awt.BasicStroke;
import java.awt.Color;
import java.awt.Dimension;
import java.awt.Graphics;
import java.awt.Graphics2D;
import java.awt.HeadlessException;
import java.awt.Point;
import java.awt.RenderingHints;
import java.awt.event.MouseEvent;
import java.awt.event.MouseListener;
import java.awt.event.MouseMotionListener;
import java.util.ArrayList;
import java.util.List;
import javax.swing.JFrame;
import javax.swing.SwingUtilities;



public class CircleGestureDemo extends JFrame implements MouseListener, MouseMotionListener {

    enum Type {
        RIGHT_DOWN,
        LEFT_DOWN,
        LEFT_UP,
        RIGHT_UP,
        UNDEFINED
    }

    private static final Type[] circleShape = {
        Type.RIGHT_DOWN,
        Type.LEFT_DOWN,
        Type.LEFT_UP,
        Type.RIGHT_UP};

    private boolean editing = false;
    private Point[] bounds;
    private Point last = new Point(0, 0);
    private List<Point> points = new ArrayList<>();

    public CircleGestureDemo() throws HeadlessException {
        super("Detect Circle");

        addMouseListener(this);
        addMouseMotionListener(this);
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

        setPreferredSize(new Dimension(800, 600));
        pack();
    }

    @Override
    public void paint(Graphics graphics) {
        Dimension d = getSize();
        Graphics2D g = (Graphics2D) graphics;

        super.paint(g);

        RenderingHints qualityHints = new RenderingHints(RenderingHints.KEY_ANTIALIASING, RenderingHints.VALUE_ANTIALIAS_ON);
        qualityHints.put(RenderingHints.KEY_RENDERING, RenderingHints.VALUE_RENDER_QUALITY);
        g.setRenderingHints(qualityHints);

        g.setColor(Color.RED);
        if (cD == 0) {
            Point b = null;
            for (Point e : points) {
                if (null != b) {
                    g.drawLine(b.x, b.y, e.x, e.y);
                }
                b = e;
            }
        }else if (cD > 0){
            g.setColor(Color.BLUE);
            g.setStroke(new BasicStroke(3));
            g.drawOval(cX, cY, cD, cD);
        }else{
            g.drawString("Uknown",30,50);
        }
    }


    private Type getType(int dx, int dy) {
        Type result = Type.UNDEFINED;

        if (dx > 0 && dy < 0) {
            result = Type.RIGHT_DOWN;
        } else if (dx < 0 && dy < 0) {
            result = Type.LEFT_DOWN;
        } else if (dx < 0 && dy > 0) {
            result = Type.LEFT_UP;
        } else if (dx > 0 && dy > 0) {
            result = Type.RIGHT_UP;
        }

        return result;
    }

    private boolean isCircle(List<Point> points) {
        boolean result = false;
        Type[] shape = circleShape;
        Type[] detected = new Type[shape.length];
        bounds = new Point[shape.length];

        final int STEP = 5;

        int index = 0;
        Point current = points.get(0);
        Type type = null;

        for (int i = STEP; i < points.size(); i += STEP) {
            Point next = points.get(i);
            int dx = next.x - current.x;
            int dy = -(next.y - current.y);

            if(dx == 0 || dy == 0) {
                continue;
            }

            Type newType = getType(dx, dy);
            if(type == null || type != newType) {
                if(newType != shape[index]) {
                    break;
                }
                bounds[index] = current;
                detected[index++] = newType;
            }
            type = newType;
            current = next;

            if (index >= shape.length) {
                result = true;
                break;
            }
        }

        return result;
    }

    @Override
    public void mousePressed(MouseEvent e) {
        cD = 0;
        points.clear();
        editing = true;
    }

    private int cX;
    private int cY;
    private int cD;

    @Override
    public void mouseReleased(MouseEvent e) {
        editing = false;
        if(points.size() > 0) {
            if(isCircle(points)) {
                cX = bounds[0].x + Math.abs((bounds[2].x - bounds[0].x)/2);
                cY = bounds[0].y;
                cD = bounds[2].y - bounds[0].y;
                cX = cX - cD/2;

                System.out.println("circle");
            }else{
                cD = -1;
                System.out.println("unknown");
            }
            repaint();
        }
    }

    @Override
    public void mouseDragged(MouseEvent e) {
        Point newPoint = e.getPoint();
        if (editing && !last.equals(newPoint)) {
            points.add(newPoint);
            last = newPoint;
            repaint();
        }
    }

    @Override
    public void mouseMoved(MouseEvent e) {
    }

    @Override
    public void mouseEntered(MouseEvent e) {
    }

    @Override
    public void mouseExited(MouseEvent e) {
    }

    @Override
    public void mouseClicked(MouseEvent e) {
    }

    public static void main(String[] args) {
        SwingUtilities.invokeLater(new Runnable() {

            @Override
            public void run() {
                CircleGestureDemo t = new CircleGestureDemo();
                t.setVisible(true);
            }
        });
    }
}



몇 가지 이벤트와 좌표만 있으면 되므로 iOS에서 유사한 동작을 구현하는 것은 문제가 되지 않을 것입니다. 다음과 같은 코드가 되겠죠(예제 참조):

- (void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event {
    UITouch* touch = [[event allTouches] anyObject];
}

- (void)handleTouch:(UIEvent *)event {
    UITouch* touch = [[event allTouches] anyObject];
    CGPoint location = [touch locationInView:self];

}

- (void)touchesMoved:(NSSet *)touches withEvent:(UIEvent *)event {
    [self handleTouch: event];
}

- (void)touchesEnded:(NSSet *)touches withEvent:(UIEvent *)event {
    [self handleTouch: event];
}



몇 가지 개선 가능성이 존재 합니다.



아무 지점에서나 시작하기

현재 요구 사항은 다음의 단순화를 통해서 상단 중간 지점에서 원 그리기를 시작하는 것입니다:

       if(type == null || type != newType) {
            if(newType != shape[index]) {
                break;
            }
            bounds[index] = current;
            detected[index++] = newType;
        }



인덱스의 기본값이 사용된다는 점에 유의하십시오.

모양의 사용 가능한 "부분"을 통한 간단한 검색으로 이러한 제한이 제거 될 것입니다.

전체 모양을 감지하려면 원형 버퍼를 사용해야 할 필요가 있다는 것에 유의 하십시오:

시계 방향 및 시계 반대 방향

두 모드를 모두 지원하려면 이전 개선 사항의 순환 버퍼를 사용하고 양방향으로 검색해야 할 것입니다:







타원 그리기

경계 배열(bounds array)에 이미 필요한 모든 것이 준비 되었습니다.



해당 데이터를 사용하기만 하면 됩니다:

cWidth = bounds[2].y - bounds[0].y;
cHeight = bounds[3].y - bounds[1].y;



기타 제스처(선택 사항)

마지막으로 다른 제스처를 지원하려면 dx(또는 dy)가 0인 상황을 적절하게 처리하면 됩니다:



업데이트

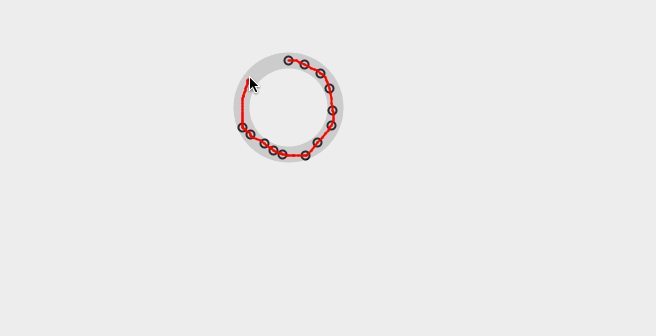

이 작은 PoC는 꽤 높은 관심을 받았기 때문에 원활하게 작동하고 몇 가지 그리기 힌트의 제공과 지원 포인트를 강조 표시하는 등의 코드를 약간 업데이트했습니다.



코드는 다음과 같습니다.

import java.awt.BasicStroke;
import java.awt.BorderLayout;
import java.awt.Color;
import java.awt.Dimension;
import java.awt.Graphics;
import java.awt.Graphics2D;
import java.awt.HeadlessException;
import java.awt.Point;
import java.awt.RenderingHints;
import java.awt.event.MouseEvent;
import java.awt.event.MouseListener;
import java.awt.event.MouseMotionListener;
import java.util.ArrayList;
import java.util.List;
import javax.swing.JFrame;
import javax.swing.JPanel;
import javax.swing.SwingUtilities;



public class CircleGestureDemo extends JFrame {

    enum Type {

        RIGHT_DOWN,
        LEFT_DOWN,
        LEFT_UP,
        RIGHT_UP,
        UNDEFINED
    }

    private static final Type[] circleShape = {
        Type.RIGHT_DOWN,
        Type.LEFT_DOWN,
        Type.LEFT_UP,
        Type.RIGHT_UP};

    public CircleGestureDemo() throws HeadlessException {
        super("Circle gesture");
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        setLayout(new BorderLayout());
        add(BorderLayout.CENTER, new GesturePanel());
        setPreferredSize(new Dimension(800, 600));
        pack();
    }

    public static class GesturePanel extends JPanel implements MouseListener, MouseMotionListener {

        private boolean editing = false;
        private Point[] bounds;
        private Point last = new Point(0, 0);
        private final List<Point> points = new ArrayList<>();

        public GesturePanel() {
            super(true);
            addMouseListener(this);
            addMouseMotionListener(this);
        }

        @Override
        public void paint(Graphics graphics) {
            super.paint(graphics);

            Dimension d = getSize();
            Graphics2D g = (Graphics2D) graphics;

            RenderingHints qualityHints = new RenderingHints(RenderingHints.KEY_ANTIALIASING,
                    RenderingHints.VALUE_ANTIALIAS_ON);
            qualityHints.put(RenderingHints.KEY_RENDERING, RenderingHints.VALUE_RENDER_QUALITY);

            g.setRenderingHints(qualityHints);

            if (!points.isEmpty() && cD == 0) {
                isCircle(points, g);
                g.setColor(HINT_COLOR);
                if (bounds[2] != null) {
                    int r = (bounds[2].y - bounds[0].y) / 2;
                    g.setStroke(new BasicStroke(r / 3 + 1));
                    g.drawOval(bounds[0].x - r, bounds[0].y, 2 * r, 2 * r);
                } else if (bounds[1] != null) {
                    int r = bounds[1].x - bounds[0].x;
                    g.setStroke(new BasicStroke(r / 3 + 1));
                    g.drawOval(bounds[0].x - r, bounds[0].y, 2 * r, 2 * r);
                }
            }

            g.setStroke(new BasicStroke(2));
            g.setColor(Color.RED);

            if (cD == 0) {
                Point b = null;
                for (Point e : points) {
                    if (null != b) {
                        g.drawLine(b.x, b.y, e.x, e.y);
                    }
                    b = e;
                }

            } else if (cD > 0) {
                g.setColor(Color.BLUE);
                g.setStroke(new BasicStroke(3));
                g.drawOval(cX, cY, cD, cD);
            } else {
                g.drawString("Uknown", 30, 50);
            }
        }

        private Type getType(int dx, int dy) {
            Type result = Type.UNDEFINED;

            if (dx > 0 && dy < 0) {
                result = Type.RIGHT_DOWN;
            } else if (dx < 0 && dy < 0) {
                result = Type.LEFT_DOWN;
            } else if (dx < 0 && dy > 0) {
                result = Type.LEFT_UP;
            } else if (dx > 0 && dy > 0) {
                result = Type.RIGHT_UP;
            }

            return result;
        }



        private boolean isCircle(List<Point> points, Graphics2D g) {
            boolean result = false;
            Type[] shape = circleShape;
            bounds = new Point[shape.length];

            final int STEP = 5;
            int index = 0;
            int initial = 0;
            Point current = points.get(0);
            Type type = null;

            for (int i = STEP; i < points.size(); i += STEP) {
                final Point next = points.get(i);
                final int dx = next.x - current.x;
                final int dy = -(next.y - current.y);

                if (dx == 0 || dy == 0) {
                    continue;
                }

                final int marker = 8;
                if (null != g) {
                    g.setColor(Color.BLACK);
                    g.setStroke(new BasicStroke(2));
                    g.drawOval(current.x - marker/2,
                               current.y - marker/2,
                               marker, marker);
                }

                Type newType = getType(dx, dy);
                if (type == null || type != newType) {
                    if (newType != shape[index]) {
                        break;
                    }
                    bounds[index++] = current;
                }

                type = newType;
                current = next;
                initial = i;

                if (index >= shape.length) {
                    result = true;
                    break;
                }
            }
            return result;
        }

        @Override
        public void mousePressed(MouseEvent e) {
            cD = 0;
            points.clear();
            editing = true;
        }

        private int cX;
        private int cY;
        private int cD;

        @Override
        public void mouseReleased(MouseEvent e) {
            editing = false;
            if (points.size() > 0) {
                if (isCircle(points, null)) {
                    int r = Math.abs((bounds[2].y - bounds[0].y) / 2);
                    cX = bounds[0].x - r;
                    cY = bounds[0].y;
                    cD = 2 * r;
                } else {
                    cD = -1;
                }
                repaint();
            }
        }

        @Override
        public void mouseDragged(MouseEvent e) {
            Point newPoint = e.getPoint();
            if (editing && !last.equals(newPoint)) {
                points.add(newPoint);
                last = newPoint;
                repaint();
            }
        }

        @Override
        public void mouseMoved(MouseEvent e) {
        }

        @Override
        public void mouseEntered(MouseEvent e) {
        }

        @Override
        public void mouseExited(MouseEvent e) {
        }

        @Override
        public void mouseClicked(MouseEvent e) {
        }
    }

    public static void main(String[] args) {
        SwingUtilities.invokeLater(new Runnable() {

            @Override
            public void run() {
                CircleGestureDemo t = new CircleGestureDemo();
                t.setVisible(true);
            }
        });
    }

    final static Color HINT_COLOR = new Color(0x55888888, true);
}



이상.
